Wykres spaghetti: Praktyczny przewodnik po optymalizacji procesów

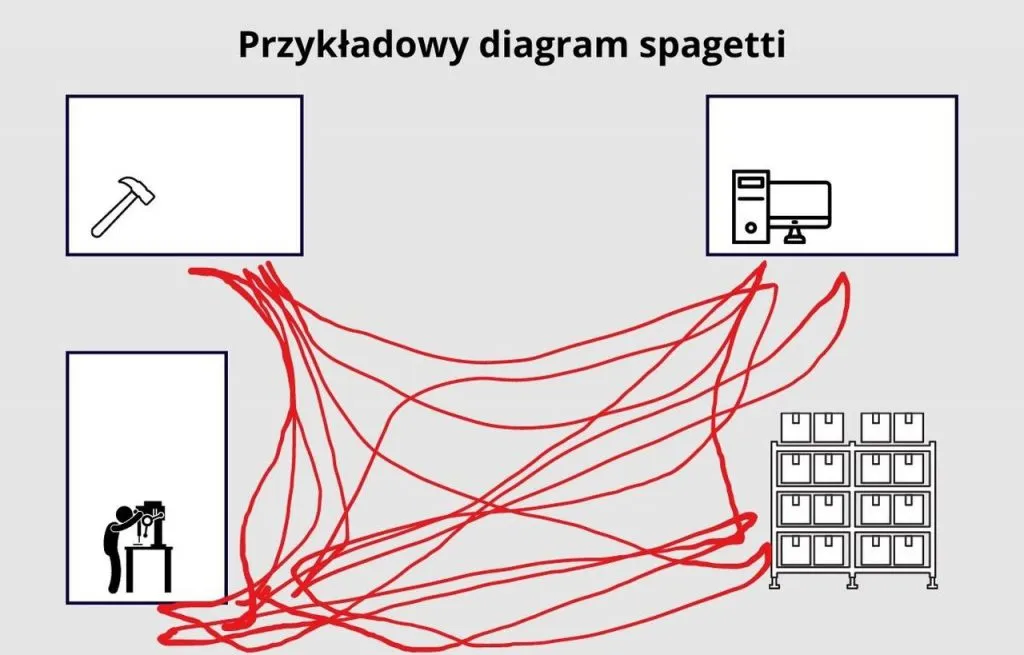

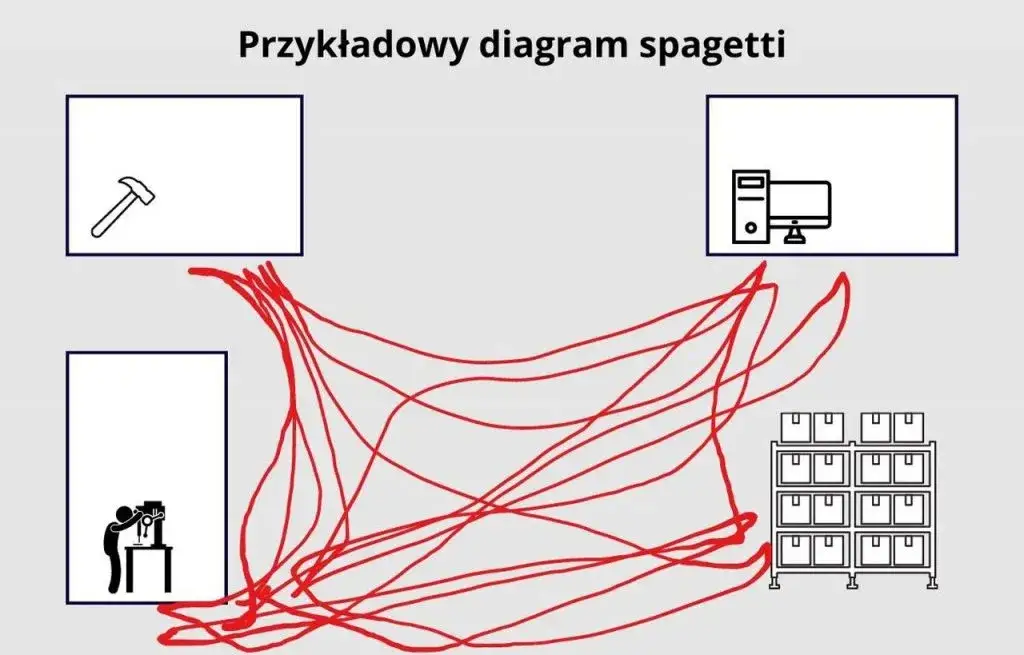

Wykres spaghetti (diagram spaghetti) to proste narzędzie wizualne stosowane w ramach metodologii Lean Management i Six Sigma do mapowania i analizy fizycznego przepływu ludzi, materiałów, dokumentów lub informacji w danym obszarze roboczym. Nazwa pochodzi od wyglądu gotowego diagramu, który często przypomina plątaninę nitek makaronu spaghetti. Głównym celem stosowania diagramu jest identyfikacja i wizualizacja marnotrawstwa (muda) w procesach, zwłaszcza tego związanego z nadmiernym ruchem i transportem. Analiza "makaronowych" ścieżek pozwala zidentyfikować nieefektywne, nielogiczne i zbyt długie trasy pokonywane przez pracowników lub materiały, co jest pierwszym krokiem do optymalizacji layoutu (układu) stanowisk pracy, maszyn czy całych hal produkcyjnych i magazynów. Proces tworzenia wykresu spaghetti składa się z kilku kluczowych kroków: 1. Zdefiniowanie celu i zakresu: Należy określić, czyj ruch będzie śledzony (pracownika, wózka widłowego, dokumentu) i w jakim obszarze (linia produkcyjna, biuro, magazyn). 2. Przygotowanie planu obszaru: Niezbędny jest schematyczny, ale zachowujący skalę, plan analizowanej przestrzeni z zaznaczonymi kluczowymi punktami (maszyny, stoły, regały, biurka). 3. Obserwacja i rysowanie: Obserwator śledzi ruch obiektu od początku do końca procesu, rysując ciągłą linią jego faktyczną ścieżkę na przygotowanym planie. 4. Analiza: Po narysowaniu linii, zespół analizuje powstały wykres. Obszary o największym zagęszczeniu linii wskazują na "wąskie gardła", częste powroty, zbędne kroki i chaos w organizacji przestrzeni. Kluczowe korzyści z zastosowania wykresu spaghetti to: * Wizualizacja problemu: Diagram w jednoznaczny sposób pokazuje skalę nieefektywności w przepływie. * Niski koszt i prostota: Jest to jedno z najprostszych i najtańszych narzędzi Lean, nie wymagające specjalistycznego oprogramowania. * Angażowanie pracowników: Tworzenie diagramu w zespole buduje świadomość i zachęca do wspólnego poszukiwania rozwiązań. * Podstawa do dalszych działań: Wyniki analizy są punktem wyjścia do przeprojektowania layoutu, wdrożenia zasady 5S czy optymalizacji ścieżek kompletacji w magazynie. Diagram spaghetti znajduje zastosowanie nie tylko w produkcji i logistyce, ale także w sektorze usługowym (np. analiza ścieżki pacjenta w placówce medycznej, przepływ dokumentów w biurze) oraz w branży IT do mapowania przepływu informacji w systemach.

Co to jest wykres spaghetti i dlaczego stał się kluczowym narzędziem Lean?

Wykres spaghetti, znany również jako diagram spaghetti, to graficzne narzędzie wizualne, które zyskało na popularności dzięki swojej skuteczności w ramach filozofii Lean Management oraz Six Sigma. Jego podstawową funkcją jest mapowanie i analiza fizycznego przepływu czy to ludzi, materiałów, dokumentów, czy nawet informacji w ramach określonego obszaru roboczego. Nazwa "spaghetti" wzięła się z charakterystycznego wyglądu gotowego diagramu, który często przypomina skomplikowaną sieć nitek makaronu, odzwierciedlając złożoność i niekiedy chaos w obserwowanym procesie. Głównym celem wykorzystania tego diagramu jest bezkompromisowa identyfikacja i wizualizacja wszelkiego rodzaju marnotrawstwa (zwanego w Lean "muda"), ze szczególnym uwzględnieniem nadmiernego ruchu i transportu, które nierzadko umykają uwadze podczas codziennej pracy. Analiza tych "makaronowych" ścieżek pozwala na jednoznaczne wskazanie nieefektywnych, nielogicznych i nadmiernie wydłużonych tras pokonywanych przez pracownika lub przemieszczane materiały. Jest to kluczowy pierwszy krok do radykalnej optymalizacji układu (layoutu) stanowisk pracy, maszyn, a nawet całych hal produkcyjnych i magazynowych.

To właśnie ta zdolność do ujawniania ukrytych nieefektywności sprawiła, że wykres spaghetti stał się tak ważnym elementem Lean. W przeciwieństwie do wielu innych narzędzi analitycznych, diagram spaghetti skupia się na fizycznej przestrzeni i ruchu, który jest często najbardziej oczywistym, a jednocześnie najtrudniejszym do zauważenia rodzajem marnotrawstwa. Pozwala on zobaczyć proces "oczami", identyfikując nie tylko zbędne kilometry pokonywane przez pracownika, ale także potencjalne zagrożenia, problemy z ergonomią czy nieoptymalne rozmieszczenie zasobów. Dzięki swojej prostocie i wizualnemu charakterowi, wykres spaghetti jest niezwykle skutecznym sposobem na szybkie zrozumienie złożonych problemów i zainicjowanie działań naprawczych, co czyni go nieocenionym narzędziem w dążeniu do ciągłego doskonalenia.

Problem, którego nie widać gołym okiem: Ukryte koszty zbędnego ruchu

Często w codziennym pędzie pracy nie dostrzegamy, jak wiele wysiłku i czasu tracimy na zbędne przemieszczanie się. Pracownik, który musi przejść kilka dodatkowych metrów do maszyny, sięgnąć po narzędzie na drugi koniec stołu, czy wielokrotnie wracać po zapomniany element, generuje koszty, które choć trudne do oszacowania bez odpowiedniego narzędzia są realne i znacząco wpływają na ogólną wydajność. Wykres spaghetti jest jak lupa, która pozwala nam zobaczyć te "ukryte" marnotrawstwa. Pokazuje on w sposób graficzny, jak bardzo skomplikowane i nieefektywne mogą być codzienne ścieżki, ujawniając nie tylko nadmierny ruch, ale także potencjalne przyczyny tego stanu rzeczy, takie jak złe rozmieszczenie maszyn, nieuporządkowane stanowiska pracy czy nieoptymalny przepływ materiałów. Te wizualnie przedstawione "plątaniny" to nic innego jak strata czasu, energii i zasobów, która bezpośrednio przekłada się na wyższe koszty produkcji, dłuższy czas realizacji zamówień i niższą satysfakcję klienta.

Od chaosu do porządku: Główny cel analizy spaghetti

Głównym celem analizy wykresu spaghetti jest przekształcenie chaotycznych, nieefektywnych i często przypadkowych ścieżek ruchu w uporządkowane, logiczne i zoptymalizowane przepływy. Chodzi o to, aby zobaczyć, jak proces wygląda w rzeczywistości, a następnie na tej podstawie zaprojektować go na nowo, eliminując wszelkie zbędne kroki, powroty i niepotrzebne dystanse. Analiza diagramu pozwala precyzyjnie wskazać te obszary, które wymagają przeprojektowania czy to chodzi o zmianę rozmieszczenia maszyn, reorganizację stanowiska pracy, czy usprawnienie sposobu dostarczania materiałów. Ostatecznie, celem jest stworzenie przepływu, który jest jak najbardziej prosty, bezpośredni i efektywny, minimalizując wysiłek i czas potrzebny na wykonanie zadania, co bezpośrednio przekłada się na wzrost produktywności i obniżenie kosztów.

Jak krok po kroku stworzyć własny diagram spaghetti? Praktyczny przewodnik

Krok 1: Przygotowanie to podstawa zdefiniuj cel i zbierz zespół

Pierwszym i fundamentalnym krokiem w tworzeniu wykresu spaghetti jest precyzyjne zdefiniowanie celu naszej analizy. Musimy jasno określić, czyj ruch będziemy śledzić czy będzie to konkretny pracownik wykonujący określone zadanie, operator obsługujący maszynę, osoba odpowiedzialna za kompletację zamówień, a może ruch wózka widłowego czy przepływ dokumentów między działami? Równie ważne jest ustalenie zakresu przestrzennego naszej obserwacji czy analizujemy jedno stanowisko pracy, całą linię produkcyjną, magazyn, a może przestrzeń biurową? Kluczowe jest również, aby w ten proces zaangażować zespół. Pracownicy, którzy na co dzień wykonują analizowane zadania, posiadają bezcenną wiedzę o rzeczywistym przebiegu procesów i mogą dostarczyć cennych spostrzeżeń. Ich zaangażowanie od samego początku buduje świadomość problemu i zwiększa szanse na akceptację i skuteczne wdrożenie proponowanych zmian.

Krok 2: Mapa Twojego pola bitwy jak naszkicować plan obszaru roboczego?

Gdy cel i zakres są już jasne, przechodzimy do przygotowania mapy terenu. Potrzebujemy schematycznego planu analizowanej przestrzeni. Nie musi to być precyzyjny projekt architektoniczny, ale musi on wiernie oddawać układ pomieszczenia lub obszaru. Co najważniejsze, plan powinien zachowywać proporcje i skalę, aby odległości na mapie odpowiadały rzeczywistym dystansom. Na tym planie należy zaznaczyć wszystkie kluczowe elementy, które mają wpływ na przepływ lokalizację maszyn, stołów warsztatowych, regałów magazynowych, biurek, drzwi, przejść, a także wszelkie inne stałe punkty, które mogą wpływać na trasę ruchu. Im dokładniejszy i bardziej czytelny będzie ten plan, tym łatwiejsza będzie późniejsza analiza i tym bardziej wiarygodne będą wyniki.

Krok 3: Czas na obserwację śledzenie i rysowanie faktycznego przepływu

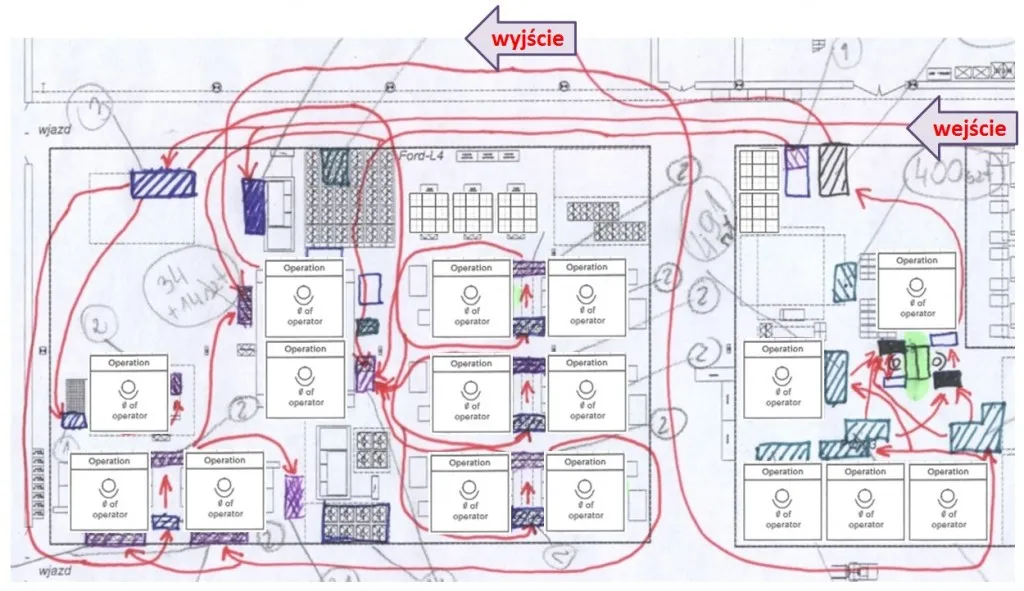

Teraz nadchodzi najbardziej dynamiczna część procesu obserwacja. Należy wybrać obiekt, którego ruch chcemy śledzić (pracownika, wózek, dokument) i obserwować go od momentu rozpoczęcia pracy lub przejścia przez pierwszy etap procesu, aż do jego zakończenia lub przejścia przez ostatni etap. W trakcie tej obserwacji, osoba odpowiedzialna za mapowanie, na bieżąco rysuje na przygotowanym planie faktyczną ścieżkę, jaką pokonuje obserwowany obiekt. Ważne jest, aby rysować jedną, ciągłą linią, odzwierciedlając każdy krok, każdy skręt, każdy powrót. Nie należy rysować idealnej, teoretycznej ścieżki, ale tę rzeczywistą, która często bywa kręta i nieintuicyjna. Obserwacja powinna być prowadzona przez odpowiednio długi czas, aby uchwycić typowe wzorce ruchu i zmienność procesów.

Krok 4: Użyj różnych kolorów jak wizualnie odróżnić procesy lub pracowników?

Aby zwiększyć czytelność i analityczną wartość wykresu spaghetti, szczególnie w przypadku bardziej złożonych procesów lub gdy analizujemy ruch wielu osób lub elementów, warto zastosować różne kolory. Każdy kolor może reprezentować inny aspekt, na przykład: inny kolor dla każdego pracownika, inną linię dla różnych produktów przechodzących przez ten sam obszar, różne kolory dla różnych typów ruchu (np. transport materiałów vs. przemieszczanie się pracownika) lub nawet dla różnych zmian roboczych. Użycie kolorów pozwala na szybkie odróżnienie poszczególnych ścieżek, identyfikację nakładających się tras i łatwiejsze zrozumienie, kto lub co generuje największy ruch w danym obszarze. To proste zabieg znacząco ułatwia analizę i pozwala na bardziej precyzyjne wskazanie obszarów wymagających usprawnień.

Zrozumieć plątaninę nitek: Jak prawidłowo czytać i analizować wykres spaghetti?

Gdzie szukać marnotrawstwa? Identyfikacja "gorących punktów" i zbędnych pętli

Po stworzeniu wykresu spaghetti, kluczowe jest jego prawidłowe zinterpretowanie. Nie chodzi tylko o samo zobaczenie linii, ale o zrozumienie, co one oznaczają. Należy szukać przede wszystkim obszarów o największym zagęszczeniu linii tak zwanych "gorących punktów", które wskazują na miejsca, gdzie ruch jest najintensywniejszy i potencjalnie najbardziej problematyczny. Zwracajmy uwagę na częste powroty w to samo miejsce, nielogiczne pętle, które oznaczają, że pracownik lub materiał krąży bez celu, oraz na zbyt długie ścieżki, które można by skrócić. Każda taka obserwacja jest sygnałem, że w tym miejscu występuje marnotrawstwo, które można i należy wyeliminować. Im bardziej skomplikowany i "splątany" wykres, tym większy potencjał do usprawnień.

Jakie pytania zadać swojemu zespołowi podczas analizy wykresu?

Analiza wykresu spaghetti jest procesem zespołowym, a zadawanie odpowiednich pytań jest kluczem do głębszego zrozumienia problemu i wypracowania skutecznych rozwiązań. Oto kilka przykładów pytań, które warto zadać zespołowi:

• Dlaczego pracownik lub materiał porusza się po tej konkretnej ścieżce?
• Czy ten ruch jest absolutnie konieczny do wykonania zadania?
• Czy istnieje prostszy lub krótszy sposób na dotarcie do celu?
• Co powoduje, że pracownik musi wracać w to samo miejsce?
• Czy rozmieszczenie maszyn, narzędzi lub materiałów jest optymalne?
• Jakie przeszkody napotykamy na tej trasie?
• Czy możemy zredukować liczbę kroków lub dystans pokonywany podczas procesu?
• Jakie są potencjalne zagrożenia związane z obecnym układem ścieżek?
• Co możemy zrobić, aby wyeliminować zidentyfikowane marnotrawstwo?

Od kreski do metryki: Jak przekształcić diagram w konkretne dane (dystans, czas)?

Wykres spaghetti to nie tylko wizualna reprezentacja problemu, ale również doskonały punkt wyjścia do kwantyfikacji marnotrawstwa. Po stworzeniu diagramu, możemy na jego podstawie oszacować lub zmierzyć konkretne metryki. Na przykład, korzystając z zachowanej skali na planie, możemy precyzyjnie obliczyć całkowity dystans pokonywany przez pracownika lub materiał podczas jednego cyklu pracy. Możemy również oszacować czas poświęcony na sam ruch, odejmując go od całkowitego czasu procesu. Dodatkowo, analizując liczbę powrotów i pętli, możemy określić, ile razy pracownik musiał wracać po coś lub wykonywać zbędne czynności. Kwantyfikacja marnotrawstwa jest niezwykle ważna, ponieważ pozwala nie tylko jasno określić skalę problemu, ale także mierzyć postępy i udowadniać skuteczność wprowadzonych zmian po ich wdrożeniu.

Nie tylko produkcja! Gdzie jeszcze wykres spaghetti przynosi zaskakujące efekty?

Optymalizacja magazynu: Skracanie ścieżek kompletacji i redukcja błędów

W środowisku magazynowym wykres spaghetti jest nieocenionym narzędziem do optymalizacji procesów. Pozwala on na dokładne zmapowanie ścieżek pokonywanych przez pracowników podczas kompletacji zamówień. Analiza diagramu może ujawnić, że pracownicy wykonują niepotrzebne kilometry, krążąc między regałami, co znacząco wydłuża czas realizacji zamówienia. Dzięki wykresowi możemy zidentyfikować potrzebę zmiany rozmieszczenia towarów (np. umieszczenie najczęściej wybieranych produktów bliżej strefy pakowania), usprawnienia tras kompletacji czy nawet optymalizacji układu samego magazynu. Skrócenie tych ścieżek nie tylko przyspiesza pracę, ale także redukuje zmęczenie pracowników i minimalizuje ryzyko błędów związanych z transportem i sięganiem po towar.

Usprawnienie pracy biurowej: Analiza przepływu dokumentów i informacji

Choć wykres spaghetti kojarzony jest głównie z produkcją, jego zastosowanie w środowisku biurowym jest równie efektywne. Możemy go wykorzystać do analizy przepływu dokumentów między różnymi działami, identyfikując zbędne etapy obiegu, opóźnienia czy niepotrzebne kopiowanie. Diagram może również pomóc w analizie ruchu pracowników na przykład, jak często muszą oni przechodzić między biurkami, aby uzyskać potrzebne informacje lub narzędzia. Wizualizacja tych ścieżek pozwala zidentyfikować punkty, w których przepływ informacji jest zablokowany lub spowolniony, co jest kluczowe dla usprawnienia komunikacji i zwiększenia efektywności pracy biurowej.

Poprawa jakości usług: Przykład zastosowania w szpitalu i gastronomii

Sektor usługowy również może czerpać ogromne korzyści z analizy wykresu spaghetti. W placówkach medycznych diagram może pomóc w analizie ścieżki pacjenta od momentu wejścia do szpitala, przez kolejne badania i zabiegi, aż do wypisu. Pozwala to zidentyfikować potencjalne wąskie gardła, długie czasy oczekiwania czy nieefektywne przemieszczanie się personelu między salami. W gastronomii wykres może służyć do analizy przepływu personelu w kuchni lub na sali jadalnej, optymalizacji ścieżek kelnerów czy identyfikacji problemów w procesie przyjmowania i realizacji zamówień. W obu przypadkach celem jest skrócenie czasu, redukcja wysiłku i poprawa jakości obsługi, co bezpośrednio przekłada się na zadowolenie klienta (pacjenta czy gościa restauracji).

Co dalej po analizie? Konkretne działania, które odmienią Twój proces

Od diagnozy do leczenia: Projektowanie nowego, zoptymalizowanego layoutu

Wyniki analizy wykresu spaghetti dostarczają nam cennych informacji diagnostycznych. Na ich podstawie możemy przystąpić do etapu "leczenia", czyli projektowania nowego, zoptymalizowanego layoutu. Celem jest stworzenie układu stanowisk pracy, maszyn, magazynów czy biur, który minimalizuje zbędny ruch, skraca dystanse i eliminuje niepotrzebne pętle. Może to oznaczać fizyczne przemieszczenie maszyn bliżej siebie, reorganizację przestrzeni roboczej, zmianę lokalizacji magazynowania materiałów lub usprawnienie przepływu dokumentów. Kluczem jest wykorzystanie wiedzy z analizy do stworzenia przestrzeni, która wspiera efektywność, a nie ją utrudnia.

Wykres spaghetti a metoda 5S: Jak te narzędzia wzajemnie się uzupełniają?

Wykres spaghetti i metoda 5S (Sortuj, Systematyzuj, Sprzątaj, Standaryzuj, Samodyscyplina) to dwa narzędzia Lean, które doskonale się uzupełniają. Analiza wykresu spaghetti często wskazuje na potrzebę uporządkowania przestrzeni roboczej, co jest podstawą metody 5S. Na przykład, wykres może pokazać, że pracownik musi pokonywać długie dystanse, aby sięgnąć po narzędzia, które są przechowywane w nieoptymalnym miejscu. Wdrożenie pierwszych kroków 5S (Sortuj i Systematyzuj) może pomóc w usunięciu niepotrzebnych przedmiotów i zorganizowaniu przestrzeni w taki sposób, aby najczęściej używane narzędzia były pod ręką. W ten sposób wykres spaghetti identyfikuje problemy, a 5S pomaga je rozwiązać, tworząc bardziej uporządkowane i efektywne środowisko pracy.

Wersja "przed" i "po": Jak udowodnić skuteczność wprowadzonych zmian?

Najlepszym sposobem na udowodnienie skuteczności wprowadzonych zmian jest stworzenie drugiego wykresu spaghetti wersji "po". Po przeprojektowaniu layoutu, reorganizacji stanowiska pracy lub wprowadzeniu innych usprawnień, ponownie mapujemy ruch. Porównanie wykresu "przed" i "po" pozwala na wizualne i ilościowe udowodnienie realnej poprawy. Możemy zobaczyć, jak skróciły się ścieżki, jak zniknęły zbędne pętle, a "gorące punkty" stały się mniej intensywne. To porównanie nie tylko potwierdza sukces podjętych działań, ale także stanowi motywację dla zespołu do dalszego poszukiwania usprawnień i utrwalania dobrych praktyk.

Najczęstsze błędy przy tworzeniu diagramu spaghetti i jak ich unikać

Brak skali na planie dlaczego to wypacza wyniki?

Jednym z najpoważniejszych błędów przy tworzeniu wykresu spaghetti jest brak zachowania skali na planie analizowanego obszaru. Kiedy plan nie odzwierciedla rzeczywistych proporcji, dystanse na mapie stają się niemiarodajne. Może to prowadzić do błędnych wniosków na przykład, możemy uznać za problematyczny krótki ruch, który w rzeczywistości jest nieistotny, lub zignorować długie, nieefektywne trasy, które na nierealistycznym planie wydają się krótsze. Brak skali wypacza ocenę rzeczywistej skali marnotrawstwa i może skutkować podjęciem niewłaściwych działań naprawczych, które nie przyniosą oczekiwanych rezultatów.

Zbyt krótka obserwacja: Jak długo śledzić proces, by dane były wiarygodne?

Kolejnym częstym błędem jest zbyt krótka obserwacja procesu. Jeśli śledzimy ruch tylko przez kilka minut lub podczas wykonywania jednego, specyficznego zadania, możemy nie uchwycić typowych wzorców ruchu, zmienności procesów czy problemów, które pojawiają się w innych okolicznościach. Na przykład, pracownik może poruszać się inaczej na początku zmiany, a inaczej pod jej koniec, lub ruch może się różnić w zależności od rodzaju zlecenia. Aby dane były wiarygodne, obserwacja powinna być prowadzona przez odpowiednio długi czas, obejmujący różne scenariusze i typowe dla procesu sytuacje, co pozwoli na wyciągnięcie wniosków opartych na reprezentatywnych danych.

Ignorowanie opinii pracowników dlaczego ich zaangażowanie jest kluczowe?

Wykres spaghetti jest narzędziem, które powinno być tworzone i analizowane we współpracy z pracownikami wykonującymi dany proces. Ignorowanie ich opinii i perspektywy jest poważnym błędem. Pracownicy na co dzień najlepiej wiedzą, co działa, a co nie, jakie są rzeczywiste problemy i jakie rozwiązania mogą być praktyczne. Ich zaangażowanie w proces tworzenia wykresu, a następnie w analizę i poszukiwanie rozwiązań, jest kluczowe. Tylko w ten sposób możemy uzyskać pełny obraz sytuacji, zidentyfikować prawdziwe przyczyny marnotrawstwa i wdrożyć zmiany, które będą akceptowane i skuteczne w praktyce. Ich wiedza i doświadczenie są nieocenionym zasobem, którego nie wolno lekceważyć.

Przeczytaj również: Przepis na spaghetti carbonara, który zawsze wychodzi idealnie

Twoja droga do usprawnień kluczowe wnioski i kolejne kroki

Dotarliśmy do końca naszego przewodnika po wykresie spaghetti. Mam nadzieję, że teraz doskonale rozumiesz, jak to proste, a zarazem potężne narzędzie może pomóc Ci zidentyfikować i wyeliminować ukryte marnotrawstwo w Twoich procesach, prowadząc do znaczącej optymalizacji i wzrostu efektywności. Od mapowania fizycznego przepływu po konkretne działania usprawniające masz teraz wiedzę, by zacząć działać.

• Wykres spaghetti to wizualne narzędzie, które ujawnia nieefektywności w przepływie ludzi i materiałów, skupiając się na marnotrawstwie ruchu.
• Kluczem do sukcesu jest dokładne przygotowanie, obserwacja rzeczywistego ruchu i analiza powstałego diagramu w zespole.
• Wyniki analizy stanowią podstawę do przeprojektowania layoutu, wdrażania metody 5S i mierzenia postępów.
• Unikaj błędów takich jak brak skali na planie czy zbyt krótka obserwacja, a przede wszystkim angażuj pracowników w cały proces.

Z mojego doświadczenia wynika, że najtrudniejszy jest pierwszy krok samo rozpoczęcie obserwacji i stworzenie pierwszego wykresu. Często boimy się tego, co zobaczymy, ale właśnie ta odwaga w konfrontacji z rzeczywistością jest kluczem do prawdziwych usprawnień. Pamiętaj, że każdy, nawet najmniejszy ruch, który można wyeliminować, to krok w stronę bardziej efektywnego i po prostu lepszego procesu.

A jakie są Twoje doświadczenia z wykresami spaghetti lub innymi narzędziami do wizualizacji procesów? Czy masz własne sposoby na identyfikację marnotrawstwa w swoim miejscu pracy? Podziel się swoimi przemyśleniami w komentarzach poniżej!
